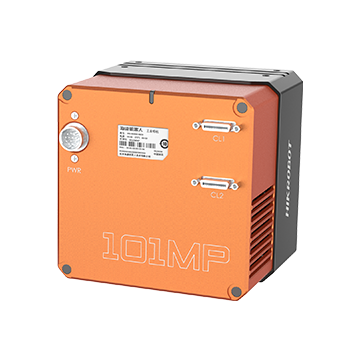

MV-CH1010-10CC-M72-TF

1.01億像素Camera Link面陣相機，IMX461，彩色，M72接口，TEC

資料下載

檔案下載連結
產品介紹
詳細參數

功能特性

      · 支援自動或手動調整增益和曝光時間，支援手動調整LUT和Gamma校正

      · 支援FFC矯正，消除像素點間的反應差異

      · 可選TEC製冷，支援長到10s的曝光時間，確保長曝光下的影像質量

      · 支援16-bit ADC輸出，取樣精度高，動態範圍廣

      · 支援Base、Medium、Full、80-bit四種設定模式

      · 相容於Camera Link V2.0協定及GenICam標準，可與第三方軟體平台無縫連接



訂貨型號

      · MV-CH1010-10CC-M72-TF

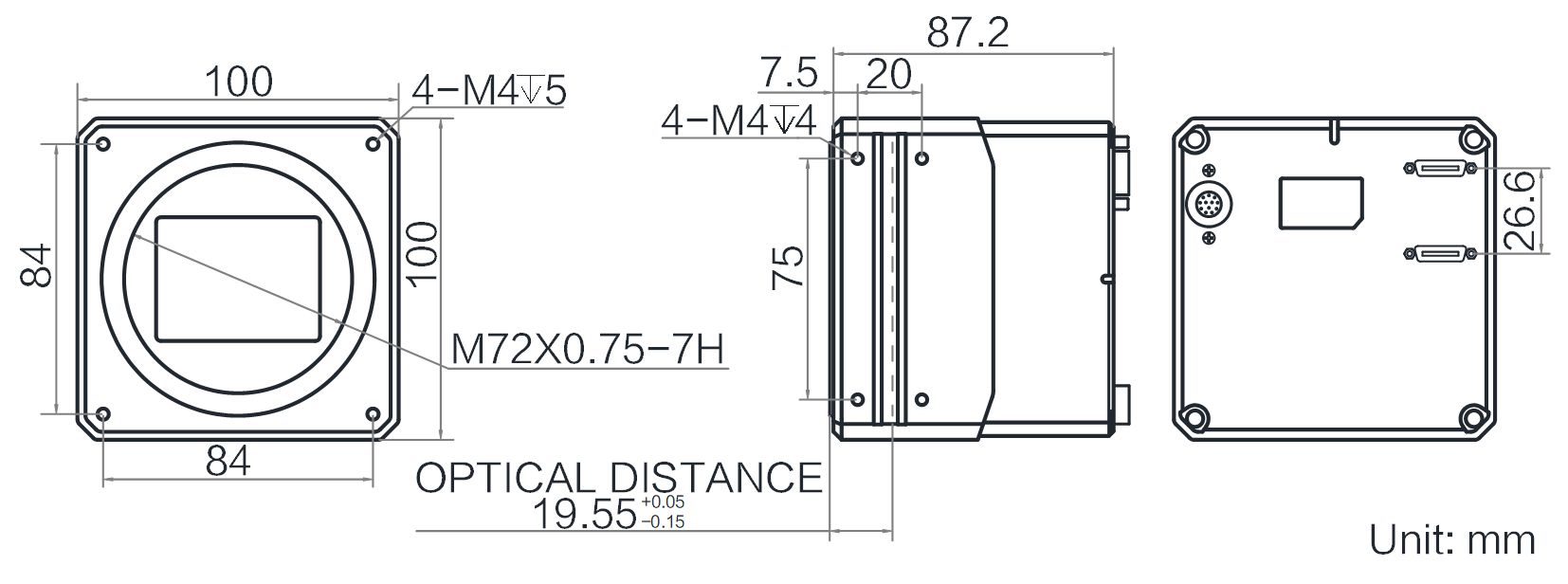

外形尺寸

MV-CH1010-10CC-M72-TF

 *產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。

型號  型號 MV-CH1010-10CC-M72-TF
名稱 1.01億像素Camera Link面陣相機，IMX461，彩色，M72接口，TEC
效能 感測器類型 CMOS，捲簾快門
感測器型號 IMX461
像元尺寸 3.76 μm ×3.76 μm
靶面尺寸 55 mm
解析度 11648 × 8740
最大幀率 8.1 fps @11648 × 8740 Mono 8
配置模式 Base，Medium，Full，80-bit
頻道模式 2X_1Y，4X_1Y，8X_1Y，10X_1Y
頻道數 2/4/8/10 Taps
像素時鐘 85 MHz，70 MHz，60 MHz，40 MHz
動態範圍 78 dB
信噪比 45 dB
增益 0 dB ~ 36 dB
曝光時間 14 μs ~ 10 sec
快門模式 支援自動曝光、手動曝光、一鍵曝光模式，支援Global Reset模式
黑白/彩色 彩色
像素格式 Bayer RG 8/10/12/16
Binning 支援1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4
下採樣 支援1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4
鏡像 支援水平鏡像
電氣特性 資料介面 Camera Link
數位I/O 12-pin P10接頭提供供電和I/O：1路光耦隔離輸入（Line0），1路光耦隔離輸出（Line1），1路雙向可配置非隔離IO（Line2），1路RS-232； Camera Link介面提供IO（CC1/CC2/CC3/CC4）
供電 24 VDC
典型功耗 非冷凍模式：14 W@24 VDC
冷凍模式：48 W@24 VDC
結構 鏡頭接口 M72*0.75，法蘭後焦19.55 mm
外形尺寸 100 mm × 100 mm × 87.2 mm
重量 約1.7 kg
IP防護等級 IP40（正確安裝鏡頭以及線纜的情況下）
溫度 工作溫度0 ~ 50℃，儲藏溫度-30 ~ 70℃
濕度 20% ~ 95%RH 無冷凝
一般規範 軟體 MVS軟體，符合GenlCam協定的擷取卡控制軟體
作業系統 Windows 7/10/11（32/64bits）
協議/標準 Camera Link V2.0，GenICam
認證 CE，RoHS，KC
