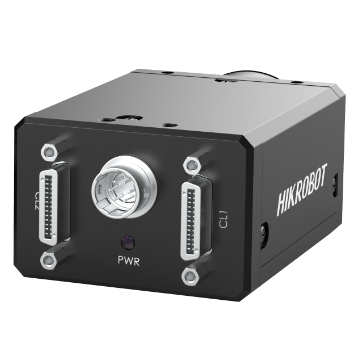

MV-CH120-10CM
MV-CH120-10CM
1200萬像素Camera Link面陣相機，IMX253，黑白
資料下載
產品介紹
詳細參數
功能特性
· 支援自動或手動調整增益和曝光時間，支援手動調整LUT和Gamma校正
· 支援自訂ROI，支援水平鏡像和垂直鏡像
· 支援硬觸發、軟觸發及自由運行模式，支援透過Camera Link擷取卡觸發相機
· 支援Base、Medium、Full、80-bit四種設定模式
· 相容於Camera Link協定及GenICam標準，可與第三方軟體平台無縫連接
訂貨型號
· MV-CH120-10CM

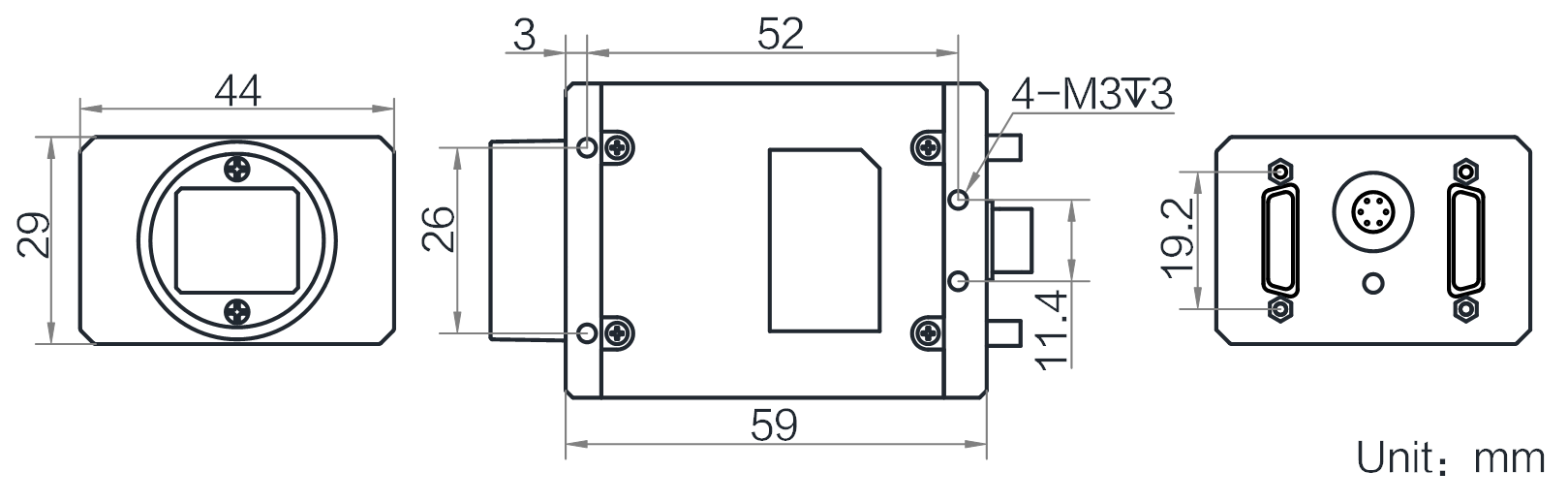

外形尺寸
*產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。
| 型號 | 型號 | MV-CH120-10CM |
| 名稱 | 1200萬像素Camera Link面陣相機，IMX253，黑白 | |
| 效能 | 感測器類型 | CMOS，全域快門 |
| 感測器型號 | IMX253 | |
| 像元尺寸 | 3.45 µm × 3.45 µm | |
| 靶面尺寸 | 1.1" | |
| 解析度 | 4096 × 3000 | |
| 最大幀率 | 69.8 fps @3840 × 3000 Mono 8 | |
| 配置模式 | Base，Medium，Full，80-bit | |
| 頻道模式 | 1X_1Y，1X2_1Y，1X4_1Y，1X8_1Y，1X10_1Y | |
| 頻道數 | 1/2/4/8/10 Taps | |
| 像素時鐘 | 60 MHz，70 MHz，85 MHz | |
| 動態範圍 | 71.6 dB | |
| 信噪比 | 39.7 dB | |
| 增益 | 0 dB ~ 24 dB | |
| 曝光時間 | 1 μs ~ 10 sec | |
| 快門模式 | 支援自動曝光、手動曝光、一鍵曝光模式 | |
| 黑白/彩色 | 黑白 | |
| 像素格式 | Mono 8/10/12 | |
| Binning | 不支援 | |
| 下採樣 | 不支援 | |
| 鏡像 | 支援水平鏡像、垂直鏡像 | |
| 電氣特性 | 資料介面 | Camera Link |
| 數位I/O | 6-pin P7接頭提供供電和I/O：1路光耦隔離輸入（Line0），1路光耦隔離輸出（Line1），1路雙向可配置非隔離IO（Line2）；Camera Link介面提供IO（ CC1/CC2/CC3/CC4） | |
| 供電 | 9~24 VDC | |
| 典型功耗 | 4.51 W@12 VDC | |
| 結構 | 鏡頭接口 | C-Mount |
| 外形尺寸 | 44 mm×29 mm×59 mm | |
| 重量 | 約100 g | |
| IP防護等級 | IP30（正確安裝鏡頭以及線纜的情況下） | |
| 溫度 | 工作溫度0 ~ 50℃，儲藏溫度-30 ~ 70℃ | |
| 濕度 | 20% ~ 80%RH 無冷凝 | |
| 一般規範 | 軟體 | MVS軟體，符合GenlCam協定的擷取卡控制軟體 |
| 作業系統 | Windows 7/10/11（32/64bits） | |
| 協議/標準 | Camera Link V2.0，GenICam | |
| 認證 | CE，RoHS，KC |
