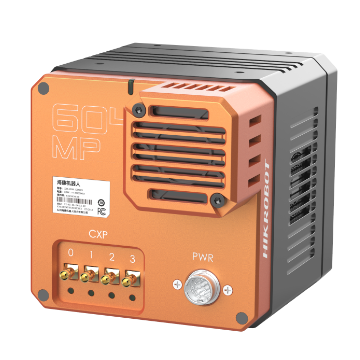

MV-CH6040-10XM-M72-NF

6.04億像素CoaXPress面陣相機，IMX411

資料下載

檔案下載連結
產品介紹
詳細參數

功能特性

      · 解析度28416 × 21280，像元尺寸3.76 µm

      · 可選1.51億或6.04億解析度模式，內建ISP演算法提升成像質量

      · 捲簾快門CMOS，動態範圍高，雜訊水準低

      · 支援FFC校正，消除像素點間的反應差異

      · 支援16-bit ADC輸出，取樣精度高

      · 使用CXP-6介面傳輸數據

      · 相容於CoaXPress協定和GenlCam標準



訂貨型號

      · MV-CH6040-10XM-M72-NF

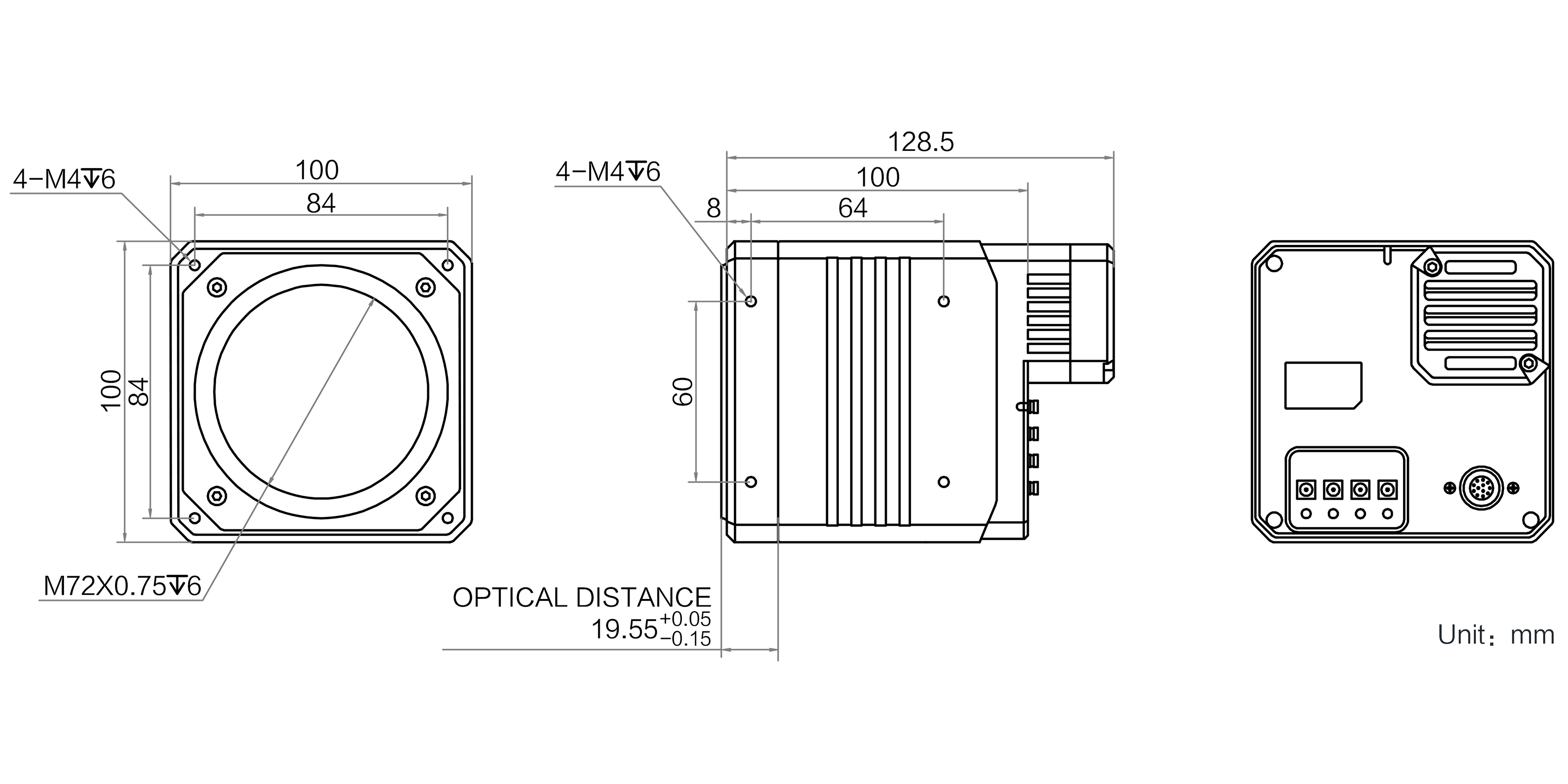

外形尺寸

MV-CH6040-10XM-M72-NF

 *產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。

型號  型號 MV-CH6040-10XM-M72-NF
名稱 6.04億像素CoaXPress面陣相機，IMX411，黑白，附風扇
效能 感測器類型 CMOS，捲簾快門
感測器型號 IMX411
像元尺寸 3.76 µm × 3.76 µm
靶面尺寸 66.7 mm
解析度 28416 × 21280
最大幀率 1.45 fps @28416 × 21280 Mono 8
動態範圍 78.7 dB
信噪比 46.4 dB
增益 0 ~ 40 dB
曝光時間 15 μs ~ 1 s（6.04 億像素模式）
快門模式 支援自動曝光、手動曝光、一鍵曝光模式，支援Rolling 和Global Reset 模式
黑白/彩色 黑白
像素格式 Mono 8/10/12/16
Binning 支援1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4
下採樣 不支援
鏡像 支援水平鏡像
電氣特性 資料介面 CoaXPress
數位I/O 12-pin P10接頭提供電源和I/O：1路光耦隔離輸入（Line 0），1路光耦隔離輸出（Line 1），1路雙向可配置非隔離I/O（Line 2），1路RS-232
供電 24 VDC
典型功耗 15 W @24 VDC
結構 鏡頭接口 M72*0.75，光學後焦19.55 mm
外形尺寸 100 mm × 100 mm × 128.5 mm
重量 約1.4 kg
IP防護等級 IP40（正確安裝鏡頭以及線纜的情況下）
溫度 效能確保溫度20°C ~ 35°C，工作溫度0°C ~ 50°C，儲藏溫度-30°C ~ 70°C
濕度 20% ~ 95%RH無冷凝
一般規範 軟體 符合CoaXPress協定的採集卡控制軟體
作業系統 Windows 7/10/11 64bits（16 GB以上記憶體）
協議/標準 CoaXPress，GenICam
認證 CE，RoHS，KC
